Dimensiones e instalación:
Uno de los lados del “minirizotrón” (el más cercano a la planta), tiene un vidrio de 8 mm, a
través del cual se ven las raíces. Las dimensiones del cajón deben ajustarse al tamaño del vidrio. Se debe fabricar una tapa
forrada en el interior con un plástico negro, para evitar la entrada de luz y la pudrición de la madera. (
Figura 11 y 12
).

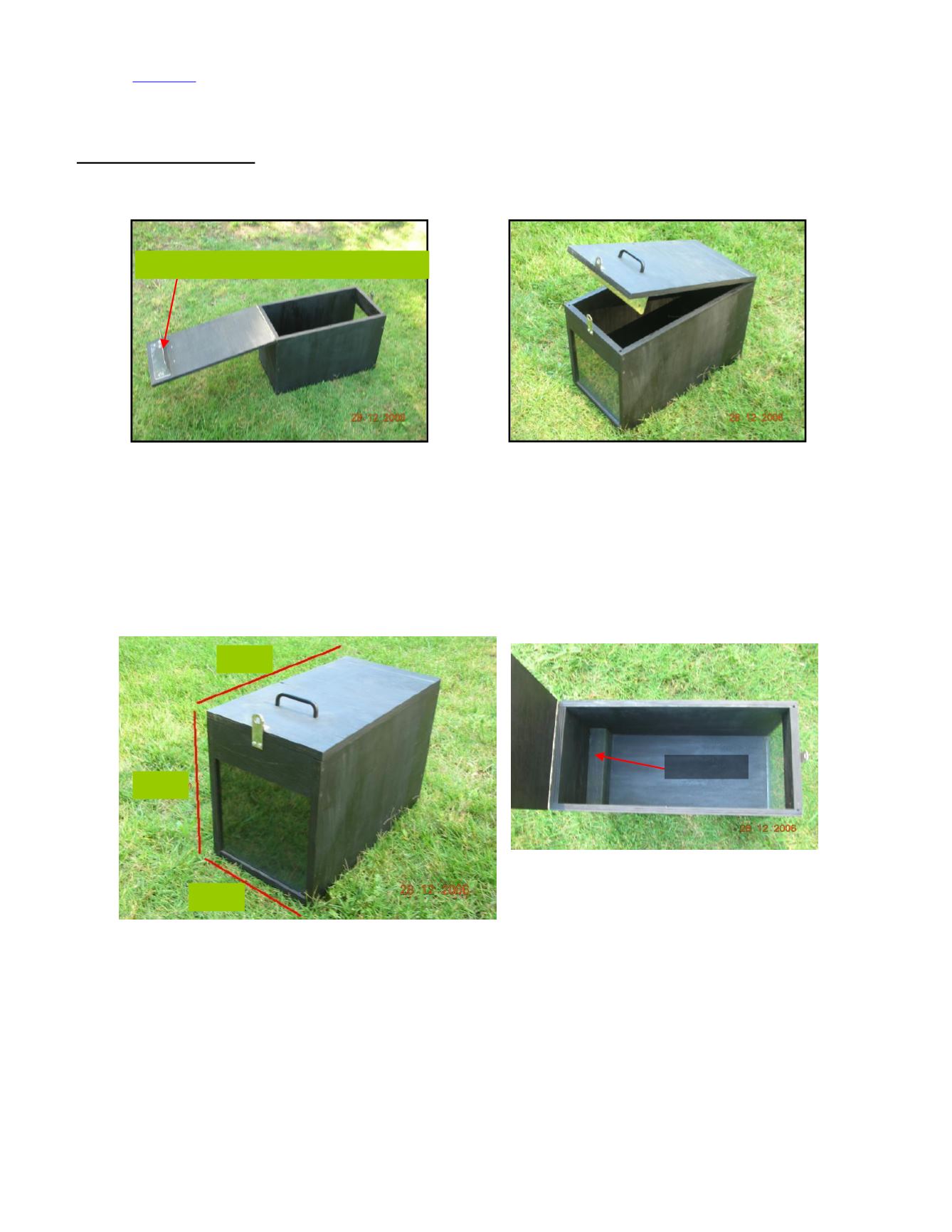

Figura 11. “Minirizotrón” con la tapa abierta.
Figura 12. Vista frontal del implemento.
El cajón tiene 55 cm de largo, 35 cm de profundidad y 25 cm de ancho (
Figura 13
). El vidrio, que permite tomar la foto del
perfil, es de 25 x 25 cm x 8 mm de espesor y se ubica en el extremo del cajón más cercano a la planta. La plataforma sobre la
cual se posa la cámara fotográfica tiene una altura de 10 cm para que la foto salga centrada y se ubica en el extremo opuesto
al vidrio (
Figura 14
). La fuente de luz se ubica fijada a la tapa del cajón apuntando hacia abajo, es decir, ilumina el vidrio
desde arriba, pero sin darle luz directa a la cámara. La placa metálica tiene 7 cm de largo por 25 cm de ancho y se ubica
próximo a la fuente de luz, tapando la incidencia de esta hacia la cámara fotográfica (Figura 12).
Figura 14: Plataforma para posar la cámara
en lado opuesto al vidrio.
Figura 13. Dimensiones del minirizotrón.
Se recomienda que antes de instalar los “minirizotrones” en el suelo, se pinten o se forren en plástico, ya que esto ayudará a
evitar la pudrición de la madera. El costo aproximado del “minirizotrón” es de US$ 55.
El “minirizotrón”, al igual que el “rizotrón tradicional”, debe ser instalado en la sobrehilera (para evitar daños por el paso de
la maquinaria) a unos 20-30 cm del cuello de la planta, lo que nos permitiría tener una visión mas certera de lo que está
ocurriendo con las raíces, (también se pueden instalar “minirizotrones” anexos en la entrehilera, por un costado de la planta).
Para instalarlos, se debe realizar un hoyo de tal manera que el cajón quede con el lado del vidrio mirando hacia la planta y la
tapa quede al nivel de la superficie del suelo (
Figura 15
).
55cm
35cm
25cm
Plataforma
Placa metálica para evitar luz directa del foco a la cámara
