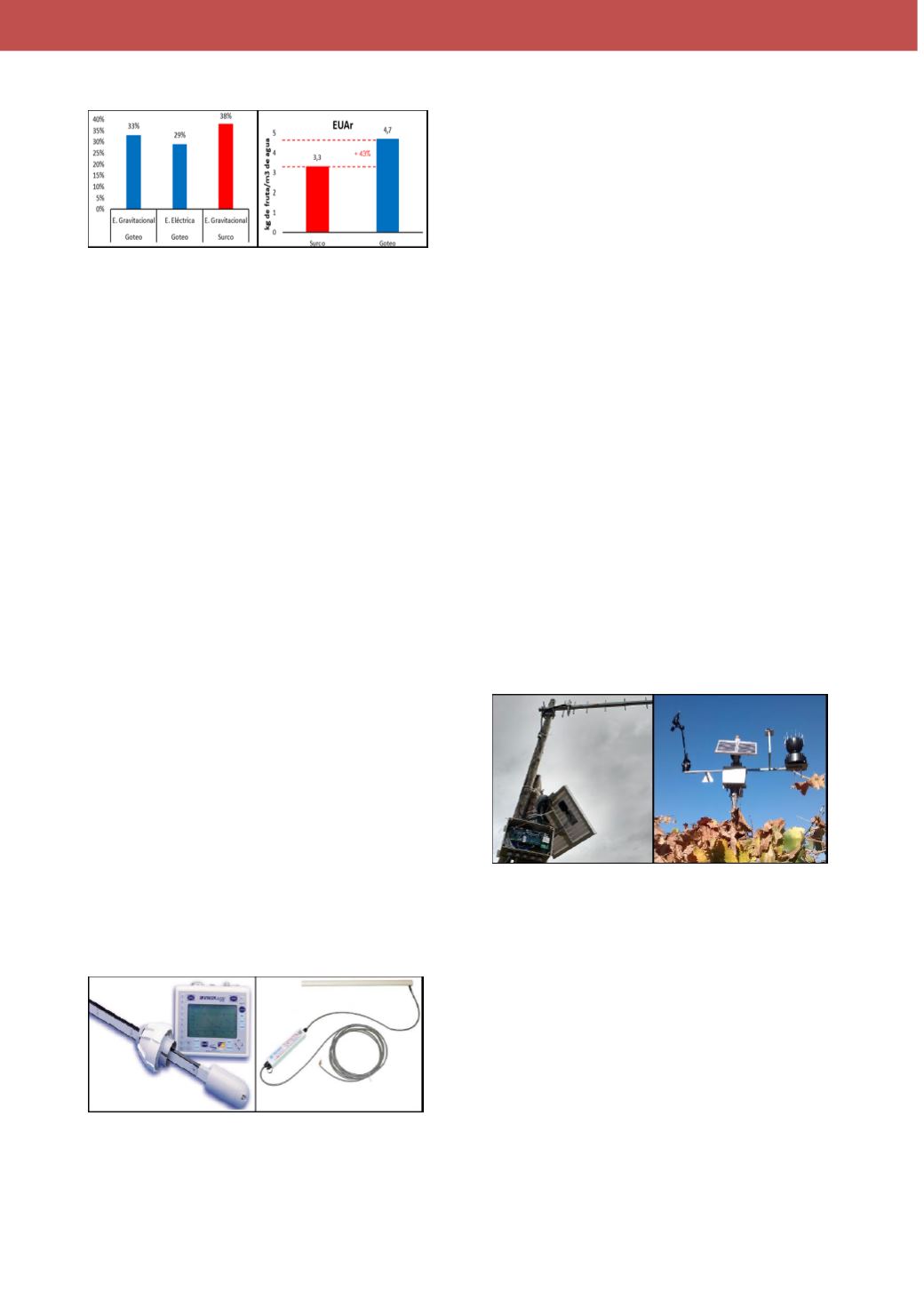

Figura 3.
Proporción de productores por
sistema de riego (izquierda). Eficiencia de uso
de agua por sistema de riego (derecha).
EQUIPOS UTILIZADOS Y EJECUCIÓN DEL
PROGRAMA DE RIEGO
Tecnología utilizada
a)
Sondas de Capacitancia
Sonda de medición discontinua (Diviner 2000,
Figura 4
)
: es un sistema portátil que registra la
humedad, a través de un tubo de acceso, en
distintas profundidades. Consiste en una barra
metálica de 1 metro de largo con un sensor en
el extremo que registra el contenido de agua
del suelo. La medición se realiza cuando se
desliza el sensor a través de un tubo de acceso
enterrado. Los datos son registrados en un
datalogger ubicado en el otro extremo de la
barra.
Sonda de medición continua (Drill & Drop)
:
cuerpo cilíndrico compacto de 3-4 cm de
diámetro y de 60 cm de profundidad, que en su
interior van incorporado los sensores de
humedad, cada 10 cm. Este sistema permite
evaluar el contenido de agua del suelo de
forma continua y automática, los datos se
toman cada 15 minutos, logrando información
detallada sobre la dinámica del agua en la zona
de raíces.
Figura 4
. Sonda Diviner 2000 (izquierda). Sonda
Drill & Drop (derecha)
.
b)
Telemetría y estación meteorológica
La instalación de la telemetría consideró la
determinación de cobertura celular en el
sector, la instalación de un poste accesorio para
el parrón y el montaje del nodo-gateway
(equipo que recibe información de las sondas y
la envía a la red) y de los nodos (equipo
repetidor que envía la información al nodo-
gateway). Se usaron antenas direccionales de
largo alcance, en el caso de que la visión entre
nodos tuviera interrupciones y/o la distancia
entre las antenas era de más de 1 km de largo.
En paralelo, se creó una red de estaciones
meteorológicas en el valle, anexadas también a
un nodo Gateway para la transmisión de los
datos con la red Dropcontrol. Los equipos
tienen la capacidad de medir la temperatura,
humedad, radiación solar, precipitación,
velocidad y dirección del viento. Con estos
componentes,
se
puede
calcular
la
evapotranspiración potencial, horas frío, días
grado (
Figura 5
).
Figura 5
. Izquierda: Telemetría instalada (nodo
Gateway, unidad solar y antena direccional).
Derecha: Estación meteorológica enlazada a
nodo Gateway.
Generación de Líneas de Gestión
En la interpretación gráfica de la variación del
contenido de agua del suelo en respuesta a la
actividad de la planta y la demanda
atmosférica, se definen líneas horizontales
paralelas que se denominan líneas de gestión,
